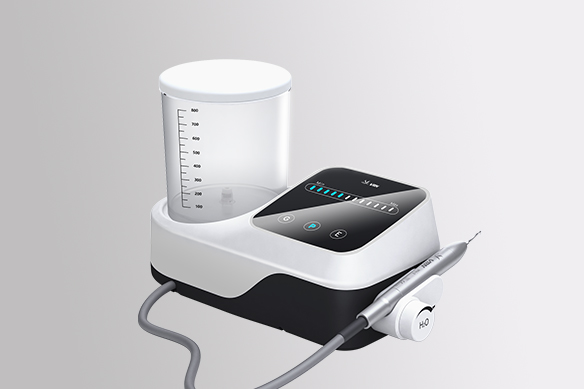

維潤Q5超聲牙周治療儀技術參數
一、主要技術參數
l 電源輸入：220 V±22 V～，50/60 Hz
l 輸入功率：20-40 VA

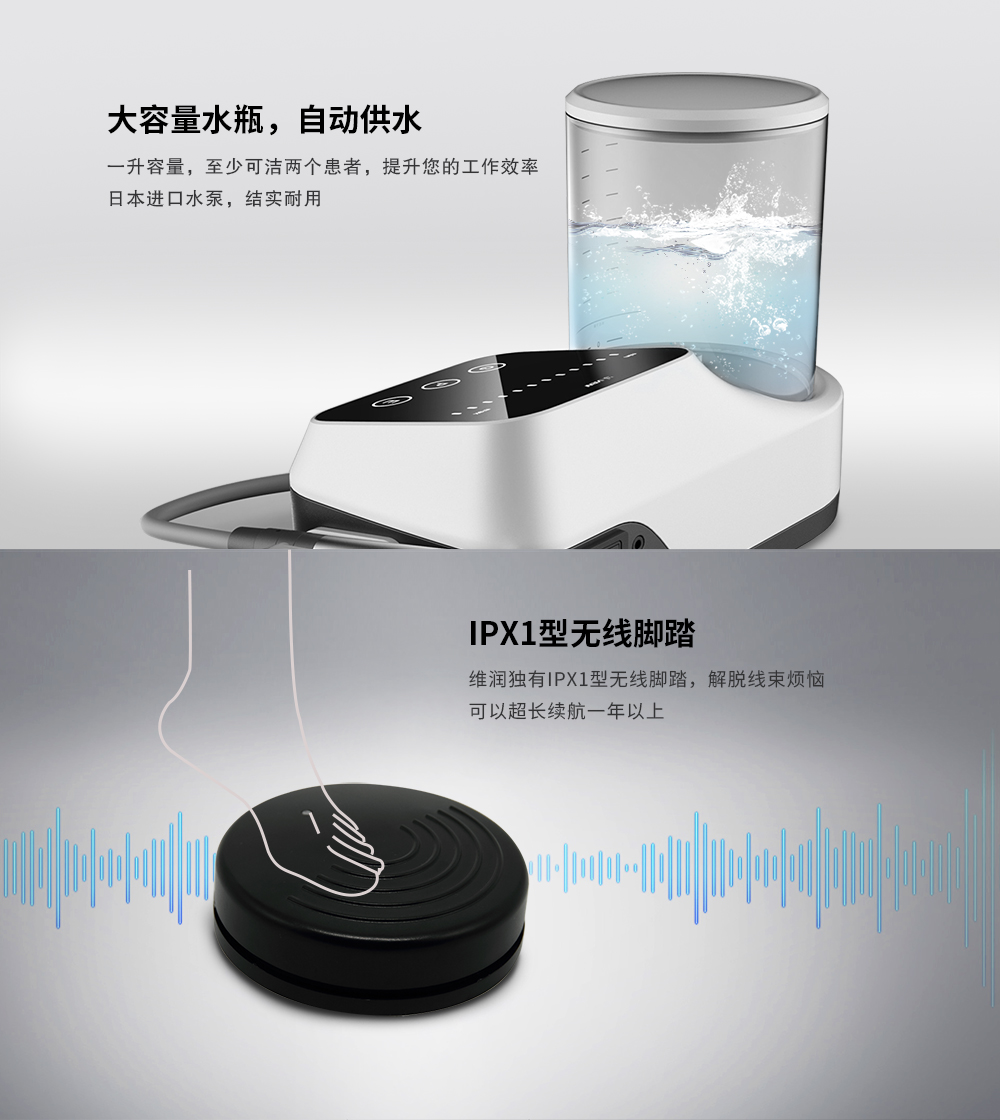

l 無線腳踏開關電池：5號電池×2
l 接收靈敏度 -114 dB（符合中國國家電信法） 接收頻率：2.4 G-2.5 G
l 工作尖尖端主振動偏移：最小值，1 μm，偏差-50%
最大值，100 μm，偏差+50%
l 半偏移力：最小值，0.1 N，偏差-50%
最大值，2 N，偏差+50%
l 尖端振動頻率：25 kHz～35 kHz；
注：不同型號工作尖尖端振動頻率有所不同，但都分布在所描述區間內。
l 尖端輸出功率：3 W～20 W
l 熔斷器：T1AL 250V
l 主機重量：1.8 kg
l 運行模式：連續運行
l 防電擊類型：Ⅱ類設備
l 防電擊程度：BF型應用部分
l 對進液防護程度：普通器材（IPX0），有線腳踏開關為防水器材（IPX1），無線腳踏開關為防水器材（IPX4）
l 在與空氣混合的易燃麻醉氣或與氧或氧化亞氮混合的易燃麻醉氣情況下使用時的安全程度：非AP、APG型設備
l 無線腳踏開關：發射頻率2.412 GHz-2.462 GHz，調制類型GFSK，有效輻射功率12dBm
工作環境
a）環境溫度：5℃～40℃
b）相對濕度：≤80%
c）大氣壓力：70kPa～106kPa
d）電源電壓適用范圍：220 V±22 V～
1.5高溫高壓環境中消毒
1）使用滅菌器消毒時，135℃，2.2bar（0.22MPa），15分鐘。
2）每次使用完畢拔出手柄并卸下工作尖。
3）用消毒巾或袋將手柄包裹。
4）消毒結束后，需將手柄自然冷卻后方能再次使用，以免燙傷。
5）本產品長時間不使用時，應每月通水通電1次，每次5分鐘。
本產品應貯存于溫度-20℃～55℃、相對濕度在10%～90%，大氣壓力在70kPa～106kPa的環境下
環境保護
|
部件名稱
|
有毒有害物質或元素
|
|
鉛
（Pb）
|
汞
（Hg）
|
鎘
（Cd）
|
六價鉻
（Cr6+）
|
多溴聯苯
（PBB）
|
多溴二苯醚
（PBDE）
|
|
主機
|
O
|
O
|
O
|
O
|
O
|
O
|
|
手柄
|
O
|
O
|
O
|
O
|
O
|
O
|
|
工作尖
|
O
|
O
|
O
|
O
|
O
|
O
|
|
腳踏開關
|
O
|
O
|
O
|
O
|
O
|
O
|
|
機械元件、包括螺釘、螺母、墊圈等
|
O
|
O
|
O
|
O
|
O
|
O
|
|
O：表示該有毒有害物質在該部件所有均質材料中的含量在SJ/T-11363-2006《電子信息產品有毒有害物質的限量要求》規定的限量要求以下。
X：表示該有毒有害物質至少在該部件的某一均質材料中的含量超出SJ/T-11363-2006規定的限量要求。
（本產品符合歐盟RoHS環保要求：目前國際上尚無成熟的技術可以替代或減少電子陶瓷、光學玻璃、鋼及銅合金內的鉛含量）
根據《電器電子產品有害物質限制使用管理辦法》、《廢棄電器電子產品回收處理管理條例》及相關標準，請遵守產品的安全及使用注意事項，并在產品使用后根據各地的法律、規定以適當?shù)姆椒ɑ厥赵倮没驈U棄處理本產品。
|
電磁兼容性
|
電纜名稱
|
電纜類型
|
電纜長度
|
|
電源輸入線
|
非屏蔽平行線
|
1.2米
|
|
腳踏開關輸入線
|
非屏蔽平行線
|
2.5米
|
|
手柄尾線
|
非屏蔽平行線
|
2米
|
|
指南和制造商的聲明---電磁發射
|
|
VRN-Q5超聲牙周治療儀預期在下列規定的電磁環境中使用。購買者或使用者應保證它在這種電磁環境中使用。
|
|
發射試驗
|
符合性
|
電磁環境---指南
|
|
射頻發射GB 4824
|
1組
|
VRN-Q5超聲牙周治療儀僅為其內部功能使用射頻能量。因此，它的射頻發射很低，并且對附近電子設備產生干擾的可能性很小。
|
|
射頻發射GB 4824
|
B類
|
VRN-Q5超聲牙周治療儀適于使用在所有的設施中，包括家用設施和直接連接到供家用的住宅公共低電壓供電網。
|
|
諧波發射GB 17625.1
|
不適用
|
|
電壓波動/閃爍發射 GB 17625.2
|
符合
|
|
電源輸入線上電壓暫降、短時中斷和電壓變化
GB/T 17626.11
|
＜5%UT，持續0.5周（在UT上，＞95%的暫降）
40%UT，持續5周
（在UT上，60%的暫降）
70%UT，持續25周
（在UT上，30%的暫降）
＜5%UT，持續5s
（在UT上，＞95%的暫降）
|
＜5%UT，持續0.5周（在UT上，＞95%的暫降）
40%UT，持續5周
（在UT上，60%的暫降）
70%UT，持續25周
（在UT上，30%的暫降）
＜5%UT，持續5s
（在UT上，＞95%的暫降）
|
網電源應具有典型的商業或醫院環境下使用的質量。如果VRN-Q5超聲牙周治療儀的用戶在電源中斷期間需要連續運行，則推薦VRN-Q5超聲牙周治療儀采用不間斷電源或電池供電。
|
|
工頻磁場（50/60Hz）
GB/T 17626.8
|
3A/m
|
3A/m
|
工頻磁場應具有在典型的商業或醫院環境中典型場所的工頻磁場水平特性。
|
|
注：UT指施加試驗電壓前的交流網電壓。
|
|
注1：在80MHz和800MHz頻率上，采用較高頻段的公式。
注2：這些指南可能不適合所有的情況，電磁傳播受建筑物、物體和人體的吸收和發射的影響。
|
|
a固定發射機場強，諸如：無線（蜂窩/無繩）電話和地面移動式無線電的基站、業余無線電、AM（調幅）和FM（調頻）無線電廣播以及電視廣播等，其場強在理論上都不能準確預知。為評定固定式RF發射機的電磁環境，應該考慮電磁場所的勘測。如果測得VRN-Q5超聲牙周治療儀所處場所的場強高于上述應用的RF符合電平，則應觀測VRN-Q5超聲牙周治療儀以驗證其能正常運行。如果觀測到不正常性能，則補充措施可能是必須的，如重新對VRN-Q5超聲牙周治療儀定向或定位。
b在150kHz～80MHz整個頻率范圍，場強應該低于3V/m。
|
|
便攜式及移動式RF通信設備和VRN-Q5超聲牙周治療儀之間的推薦隔離距離
|
|
VRN-Q5超聲牙周治療儀預期在輻射RF騷擾受控的電磁環境下使用。依據通信設備最大輸出功率，購買者或使用者可通過下面推薦的維持便攜式及移動式RF通信設備（發射機）和VRN-Q5超聲牙周治療儀之間最小距離來防止電磁干擾。
|
|
發射機的額定最大輸出功率/W
|
對應發射機不同頻率的隔離距離/m
|
|
150kHz～80MHz
|
80MHz～800MHz
|
800MHz～2.5GHz
|
|
0.01
|
0.12
|
0.12
|
0.23
|
指南和制造商的聲明---電磁抗擾度
|
指南和制造商的聲明---電磁抗擾度
|
|
VRN-Q5超聲牙周治療儀預期在下列規定的電磁環境中使用。購買者或使用者應保證它在這種電磁環境中使用。
|
|
抗擾度試驗
|
IEC 60601試驗電平
|
符合電平
|
電磁環境---指南
|
|
靜電放電（ESD）
GB/T 17626.2
|
±6kV接觸放電
±8kV空氣放電
|
±6kV接觸放電
±8kV空氣放電
|
地面應該是木質、混凝土或瓷磚，如果地面用合成材料覆蓋，則相對濕度應該至少30%。
|
|
電快速瞬變脈沖群
GB/T 17626.4
|
±2kV對電源線
±1kV對輸入/輸出線
|
±2kV對電源線
±1kV對連接電纜
|
網電源應具有典型的商業或醫院環境下使用的質量。
|
|
浪涌
GB/T 17626.5
|
±1kV差模電壓
±2kV共模電壓
|
±1kV差模電壓
|
網電源應具有典型的商業或醫院環境下使用的質量。
|
|
指南和制造商的聲明---電磁抗擾度
|
|
VRN-Q5超聲牙周治療儀預期在下列規定的電磁環境中使用。購買者或使用者應保證它在這種電磁環境中使用。
|
|
抗擾度試驗
|
IEC 60601試驗電平
|
符合電平
|
電磁環境---指南
|
|
射頻傳導
GB/T 17626.6
射頻輻射
GB/T 17626.3
|
3Vrms
150kHz～80MHz
3V/m
80MHz～2.5GHz
|
3Vrms
3V/m
|
便攜式和移動式RF通信設備不應比推薦的隔離距離更靠近VRN-Q5超聲牙周治療儀的任何部分使用，包括電纜。該距離應由與發射機頻率相應的公式計算。
推薦的隔離距離
其中，P是根據發射機制造商提供的發射機最大輸出額定功率，以瓦特（W）為單位，d是推薦的隔離距離，以米為單位。
 固定式RF發射機的場強通過對電磁場所勘測a來確定，在每個頻率范圍b都應比符合電壓低。
在標記下列符號的設備附近可能
出現干擾。
|
|
0.1
|
0.38
|
0.38
|
0.73
|
|
1
|
1.2
|
1.2
|
2.3
|
|
10
|
3.8
|
3.8
|
7.3
|
|
100
|
12
|
12
|
23
|
|
對于上表未列出的發射機額定最大輸出功率，推薦隔離距離d，以米為單位，能用相應發射機頻率欄中的公式來確定，這里P是由發射機制造商提供的發射機最大輸出功率，以瓦特（W）為單位。
注1：在80MHz和800MHz頻率上，采用較高頻率范圍的公式。
注2：這些指南可能不適合所有的情況，電磁傳播受建筑物、物體和人體的吸收和反射的影響。
|
VRN-Q5超聲牙周治療儀已按照YY 0505-2012/IEC 60601-1-2：2004通過測試，這并不能以任何方式保證不受電磁干擾影響。VRN-Q5超聲牙周治療儀應避免在高電磁環境中使用。
|
潔治
|
|
型號
|
檔位
|
水量
|
|
G1
|
1-10(G)
|
有
|
|
G3
|
1-10(G)
|
有
|
|
G4
|
1-6(G)
|
有
|
|
牙周
|
|
型號
|
檔位
|
水量
|
|
P1
|
1-10(P)
|
有
|
|
P11
|
1-6(P)
|
有
|
|
P12
|
1-6(P)
|
有
|
|
P12L
|
1-6(P)
|
有
|
|
P12R
|
1-6(P)
|
有
|
|

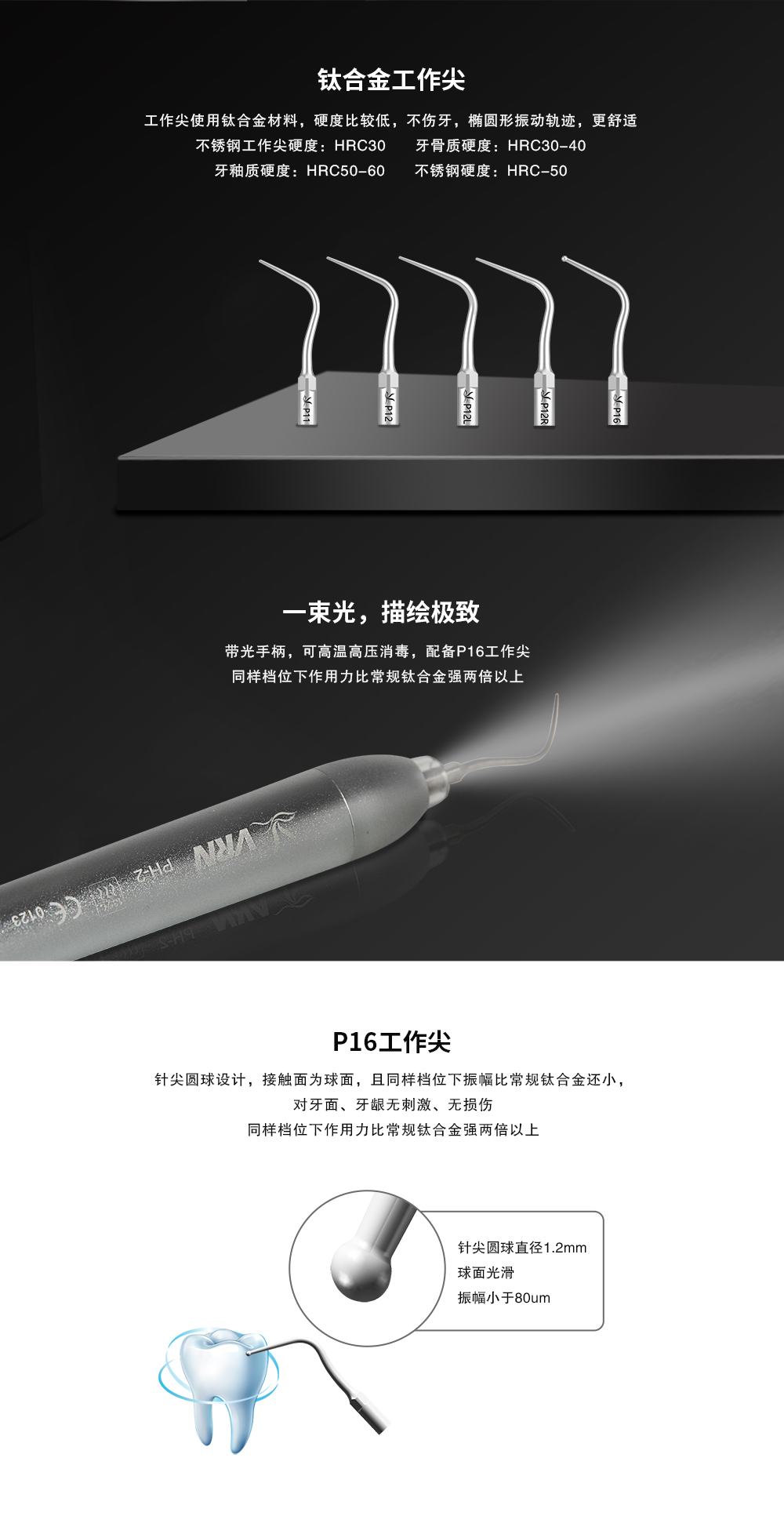

P16
|
1-6(P)
|
有
|
|
IM1
|
1-4(P)
|
有
|
